DVR / SA-5716(AHD DVR 1.5U)
AHD (Analog High-Definition) 아날로그 규격으로 고화질의 영상출력을 가능하게 하는 영상방식이다. 종래의 아날로그 카메라와 비교하여 Full HD(1080p)화질에 의한 감시가 가능하고, 전송거리도 장거리가 가능하여 설비의 효율화와 비용 절감의 효과가 있다.
AHD 시스템의 특장점
고해상도 Full HD지금까지 일반적으로 아날로그 카메라는 50 만 화소이지만, AHD는 210만 화소의 고화질 Full HD
기존의 설비에서 간단히 업그레이드 가능기존의 아날로그 카메라 케이블설비를 그대로 이용가능 / 공사기간 단축, 설치비용 절감 등
도입 비용의 경감표준 아날로그 카메라와 유사한 초기비용으로 도입이 가능 / 고화질은 물론 비용적인 측면에서 매우 유리함
이상감시, 네트워크경유로 영상 감시영상손실, HDD이상 등 감시가능 / 네트워크로 원격감시 및 DDNS가 무료로 이용가능

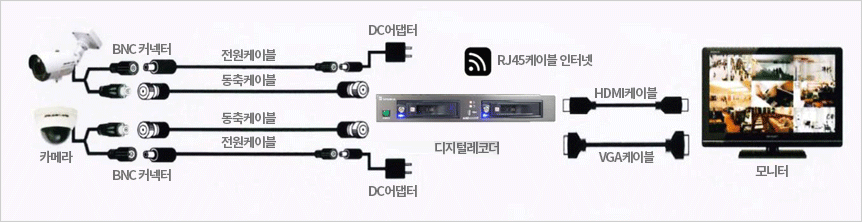

감시카메라 시스템 구성도
- 국내 개발 생산으로 기술지원 및 A/S용이
- USB메모리,SD카드 등으로 PC로 백업 가능
(녹화된 영상을 간단히 보존 가능) - TV는 물론 다양한 모니터에 출력지원
(HDMI, RCA, VGA 3가지 입력 단자 대응) - 하드 디스크는 최대 12TB까지 증설 가능
(HDD 2대 장착으로 최대 12TB 설치 가능) - PC, 스마트 폰 등으로 원격지에서 감시 가능,DDNS 무료
- 통상의 아날로그 카메라도 입력 가능
- 카메라 및 HDD등 이상 등도 원격지 확인
Specification
| 모델명 | SA-5716 (16Ch) | |
|---|---|---|
| 압축 알고리즘 비디오 | 비디오 : H.264, 오디오 : ADPCM | |
| Max. HDD Bay | 2 x SATA HDD | |
| 운영체제 | 임베디드 리눅스 | |
| 비디오 Input Loop-Out | 16 Ch Not Available | |
| 비디오 모드 실시간 디스플레이 (NTSC) | NTSC/PAL Selectable 480/400 fps | |
| Screen Modes for Live Display | VGA & HDMI & Composite & Spot (or VGA & HDMI & Composite) | |
| 비디오 출력 | 모니터 | 3x Main Monitors (Composite & VGA & HDMI) & 1 x Spot Monitor (Composite) |
| 해상도 | HDMI: 800x600, 1024x768, 1280x1024, 1920x1080 (Selectable) | |
| 녹화속도 (HD,NTSC/PAL) |
352x240/288(CIF) | 480/400 fps |
| 960x480/576(960H) | 480/400 fps | |
| 1280x720 (HD) | 480/400 fps | |
| 1920x1080 (HD) | 240/200fps | |
| 녹화 해상도 | HD | 1280x720, 1920x1080, NTSC : 352x240, 720x240, 720x480, 960x480 |
| PAL | 352x288, 720x288, 720x576, 960x576 | |
| 녹화 모드 | Continuous, Scheduled, Sensor-Activated & Motion Detection Recording Pre & Post Alarm Recording, Emergency Recording, Quick Backup |
|
| 재생 & 녹화 검색 | 속도 | x1, x2, x4, x8, x16, x32 |
| 채널& 해상도 | 1, 4, 9 & 16 Ch at 1080P (1920 x 1080) | |
| 기능 | Intelli-Search by Time Bar, Calendar (Date & Time) and Event Search | |
| 오디오 입력 / 출력 | 1 Ch / 1 Ch | |
| P/T/Z Control (RS-485) | 마우스에 의한 가상 조이스틱 조작, Pan/Tilt/Zoom/Focus/Iris by Keyboard | |
| LAN | Gigabit Ethernet (RJ45), Fixed IP, DHCP & DDNS | |
| 원격 제어 | Software | CMS & MMS (SmartViewerPro or MobileViewerPro) |
| Web (IE) | 실시간 모니터링, 재생, 시스템 설 | |
| 백업디바이스 | Internal | DVD 저장 (옵션) |
| External | Local Backup by USB ODD, Network Backup by CMS, File Upload to FTP Server | |
| 정전 시 시스템 복구 | 자동 재부팅, 저널링 파일시스템 | |
| 고급 기능 | 1) USB 및 CMS를 통한 네트워크 펌웨어 업그레이드 2) 설정 값 내보내기/가져오기, 워터마크, AVI파일 3) 간편설정으로 레코딩 기간설정 4) HDD SMART 정보 표시 (모델,용량,베드 섹터, 온도, 사용시간 등 5) 간편설정 도움말, 다국어 지원 6) 라이브 또는 VOD모드에서 디지털 줌 |
|
| POS | Text-in Based (USB to Serial support, TCP/IP Network) / Display POS Data on Live & Playback | |
| 시스템 조작 | 전면 버튼, IR리모컨, USB마우스 | |
| 전 원 | 12V x 5A D/C | |
| 사용 온도 및 습도 | 5~40 ℃ / 20~90% RH | |
| 크 기 (W x D x H mm) | 430 x 362 x 66 | |
